作为一种“化学能-电能”相互转换的能量装置，锂电池在使用过程中必然会进行充电和放电，合理的充放电方式既能减轻锂电池的损伤程度，又能充分发挥锂电池的性能，具有重要的应用价值。
如《GB/T 31484-2015：电动汽车用动力蓄电池循环寿命要求及试验方法》中规定的锂电池循环寿命测试充放电流程是：1）充电：以1C恒流充电至终止电压，然后恒压充电至0.05C；2）放电：以1C恒流放电至终止电压。
附图1：GB/T 31484-2015循环寿命测试方法
又如《GB/T 18287-2013：移动电话用锂离子蓄电池及蓄电池组总规范》中规定的锂电池循环寿命测试充放电流程是：1）充电：以恒定电流充电至限制电压，然后恒压充电至0.1C；2）放电：以0.2C恒流放电至终止电压。

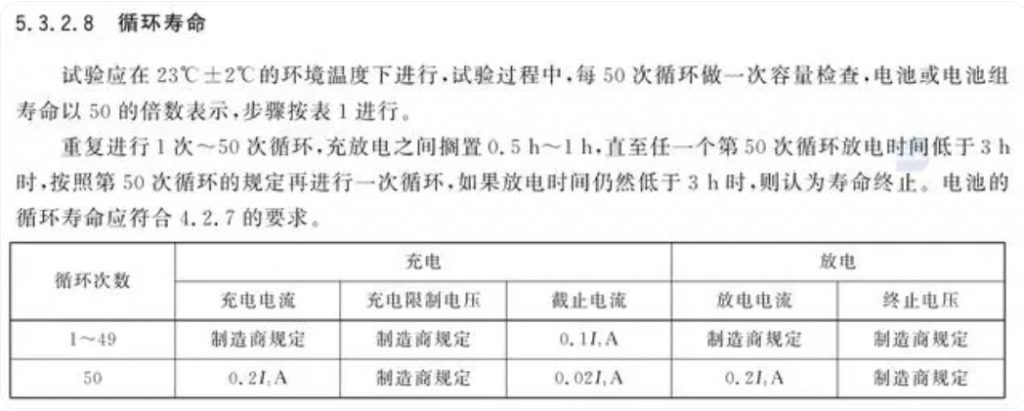

附图2：GB/T 18287-2013循环寿命测试方法
由此可见，无论是动力电池还是消费电池，行业和标准建议的锂电池充电方式为恒流恒压充电，放电方式为恒流放电。
第一部分：充电方式（Charge Methods）
除了标准要求的CC-CV充电方式外，锂电池还可以进行CC充电、CV充电、CP充电、CP-CV充电等。
1恒流充电 （CC）

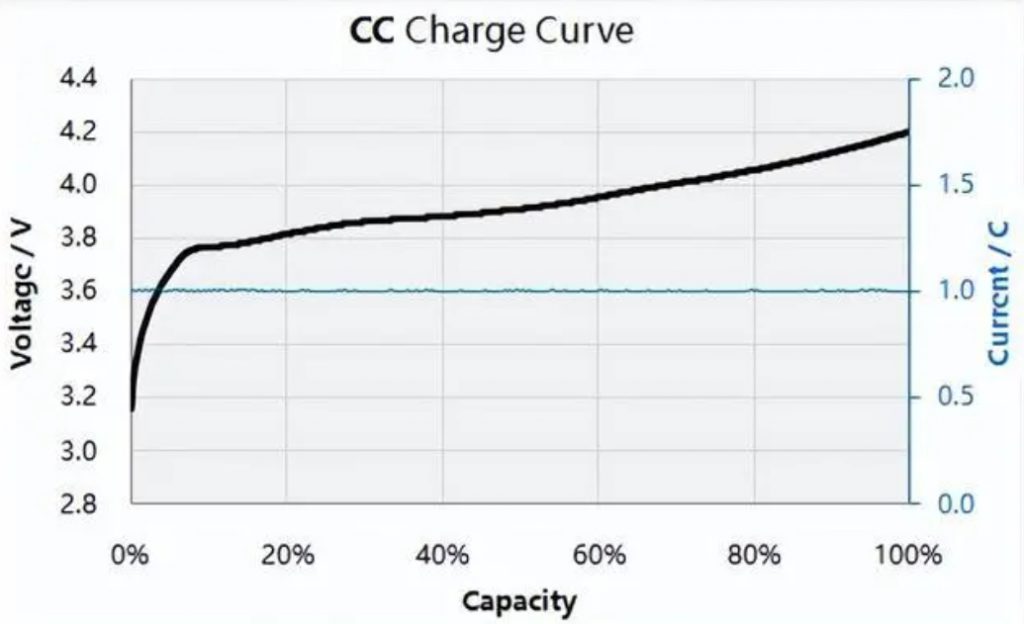

恒流充电（Constant Current Charge，简称CC Charge），充电全过程中电流恒定不变，电压逐渐升高。
2恒压充电 （CV）

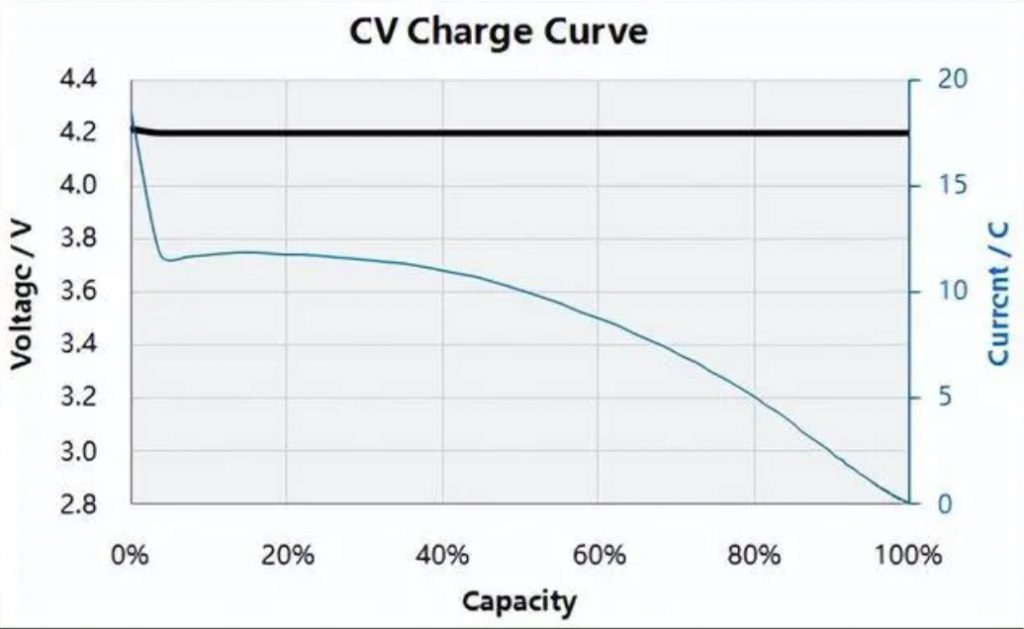

恒压充电（Constant Voltage Charge，简称CV Charge），充电瞬间电压达到设定值，电流处于峰值状态。如下图，锂电池放电至3.0V后，4.2V恒压充电瞬间电流达到17.5C左右，随后电流逐渐降低，达到设定值后充电结束。
3恒流恒压充电 （CC-CV）

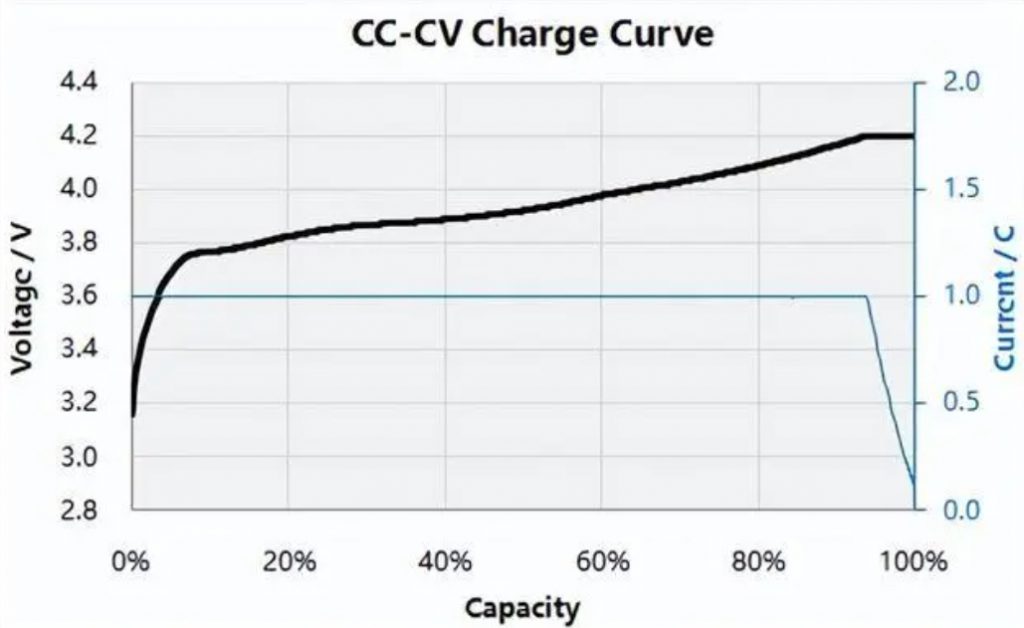

恒流恒压充电（Constant Current and Constant Voltage Charge，简称CC-CV Charge），这种充电方式就是CC充电和CV充电的结合，充电过程中电流先保持恒定不变，当电压充电至上限电压后，再保持电压恒定不变，最后电流逐渐减小至设定值后充电结束。
4恒功率充电 （CP）

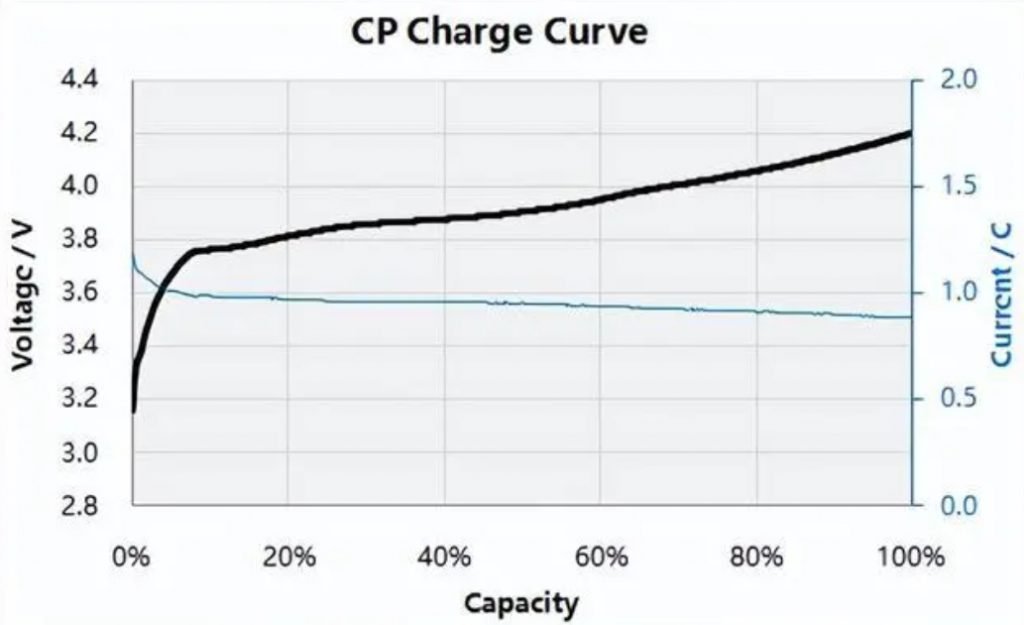

恒功率充电（Constant Power Charge，简称CP Charge），在充电过程中保持功率不变，由于充电时电压逐渐增加，因此电流会逐渐降低。

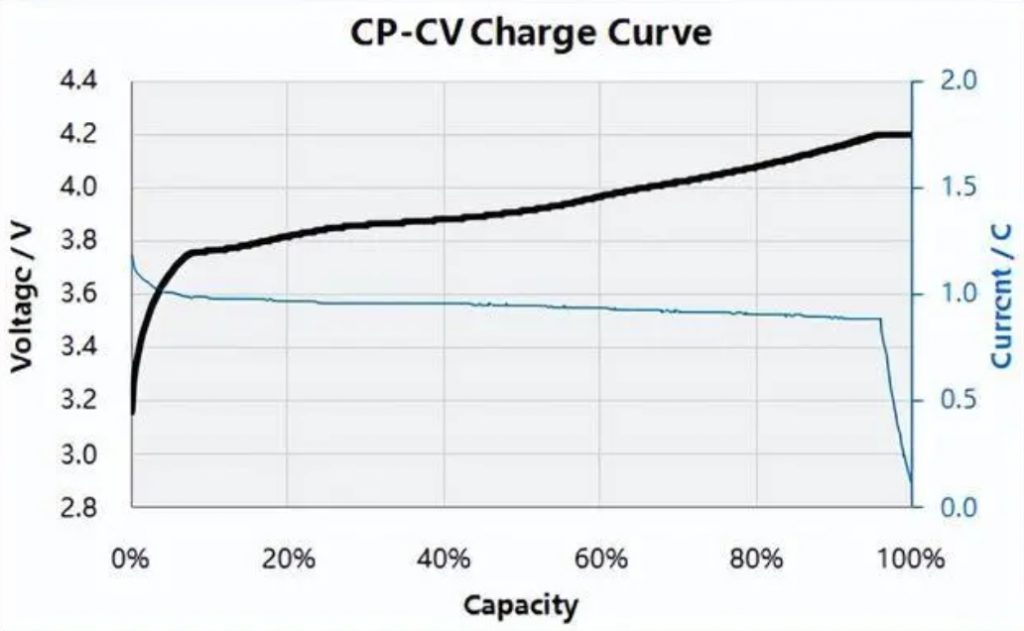

5恒功率恒压充电 （CP-CV）
恒功率恒压充电（Constant Power and Constant Voltage Charge，简称CP-CV Charge），是恒功率充电和恒压充电的组合方式，先以恒功率充电至终止电压，然后保持电压恒定，当电流减小至设定值后充电结束。
第二部分：放电方式（Discharge Methods）
除了标准要求的CC放电方式外，锂电池还可以进行CV放电、CC-CV放电、CP放电、CP-CC-CV放电、CR放电、CR-CV放电等。
1恒流放电 （CC）

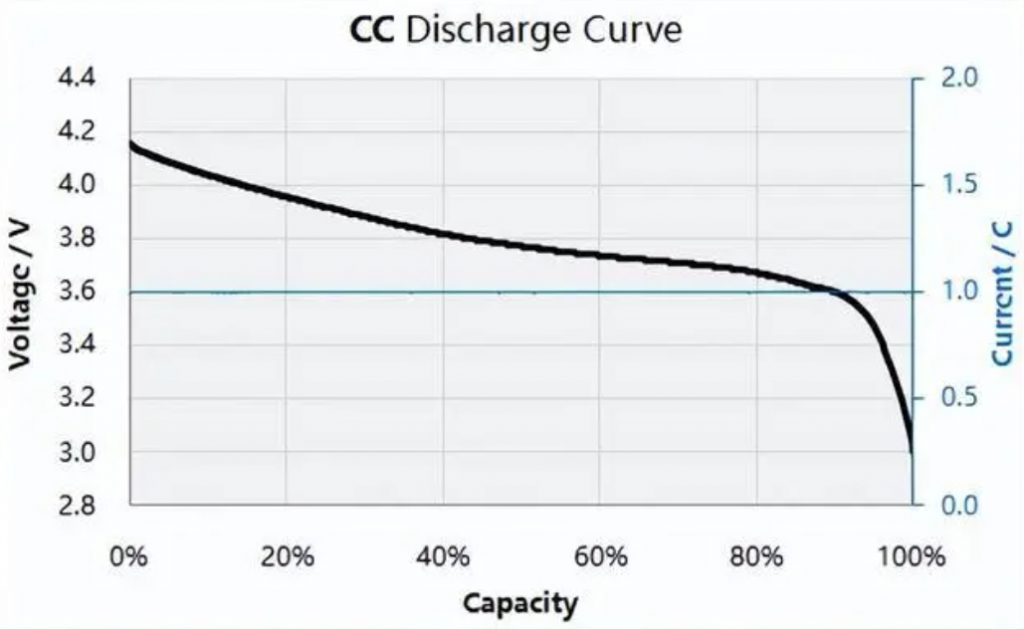

恒流放电（Constant Current Discharge，简称CC Discharge）是锂电池最常见的放电方式，放电全过程中电流保持恒定不变，电压逐渐减小至终止电压，放电结束。
2恒压放电 （CV）

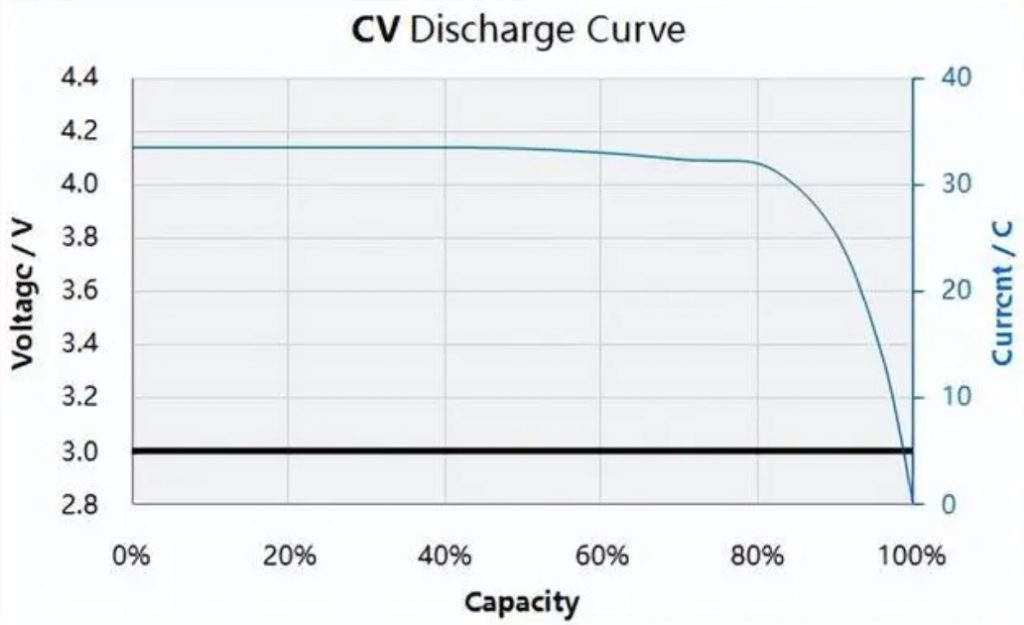

恒压放电（Constant Voltage Discharge，简称CV Discharge），放电瞬间电压达到设定值，电流处于峰值状态。如下图，设定锂电池恒压放电至3.0V，放电瞬间电流达到30C-35C，随后电流逐渐降低，达到设定值后放电结束。
3恒流恒压放电 （CC-CV）

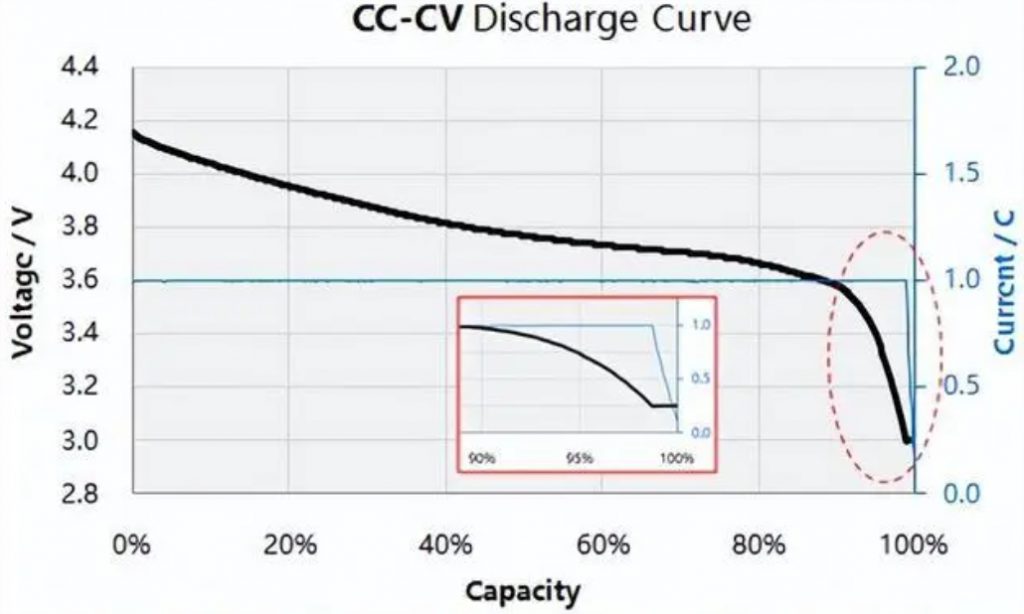

恒流恒压放电（Constant Current and Constant Voltage Discharge，简称CC-CV Discharge）是CC放电和CV放电的组合方式，先以恒定电流放电至终止电压后，保持电压不变，然后电流逐渐减小至设定值，放电结束。
4恒功率放电 （CP）
恒功率放电（Constant Power Discharge，简称CP Discharge），在放电过程中保持功率不变，由于放电时电压逐渐减小，因此电流会逐渐增加。
5恒功率恒流恒压放电 （CP-CC-CV）

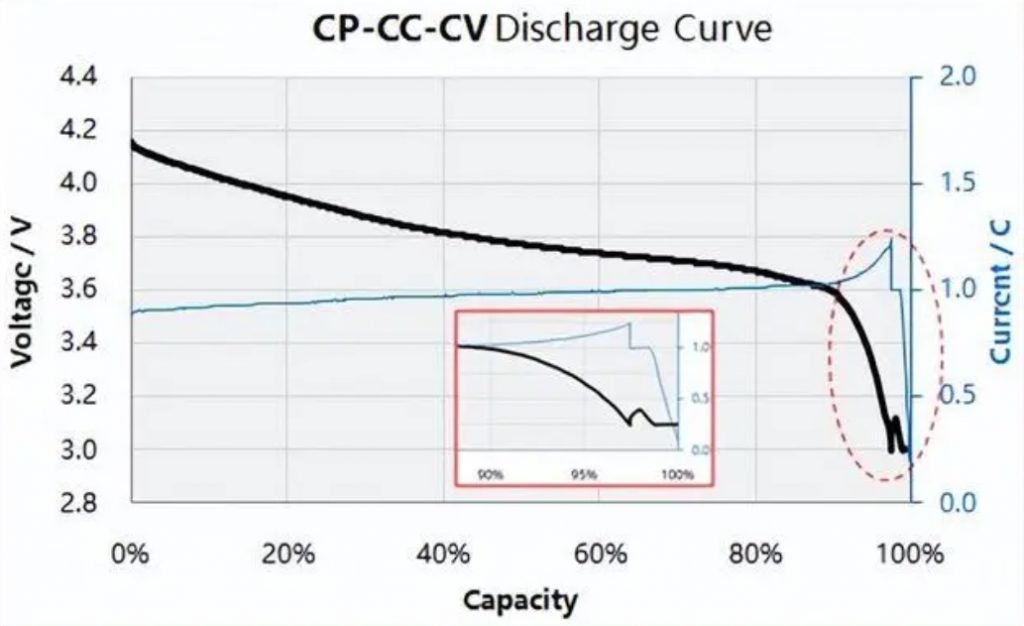

恒功率恒流恒压放电（Constant Power and Constant Current and Constant Voltage Discharge，简称CP-CC-CV Discharge）是CP、CC和CV三阶组合放电模式，即先以恒功率放电至终止电压，当CP结束时电流大于下一阶段CC电流时，此时CC放电电压会先回升再减小至终止电压，然后电压恒定至电流减小至设定值，放电结束。
6恒阻放电 （CR）
恒阻放电（Constant Resistance Discharge，简称CR Discharge）相当于外接一个电阻，根据U=I*（R外+DCR），由于外接电阻足够大，恒阻放电过程中电流值随着电压减小而逐渐降低。

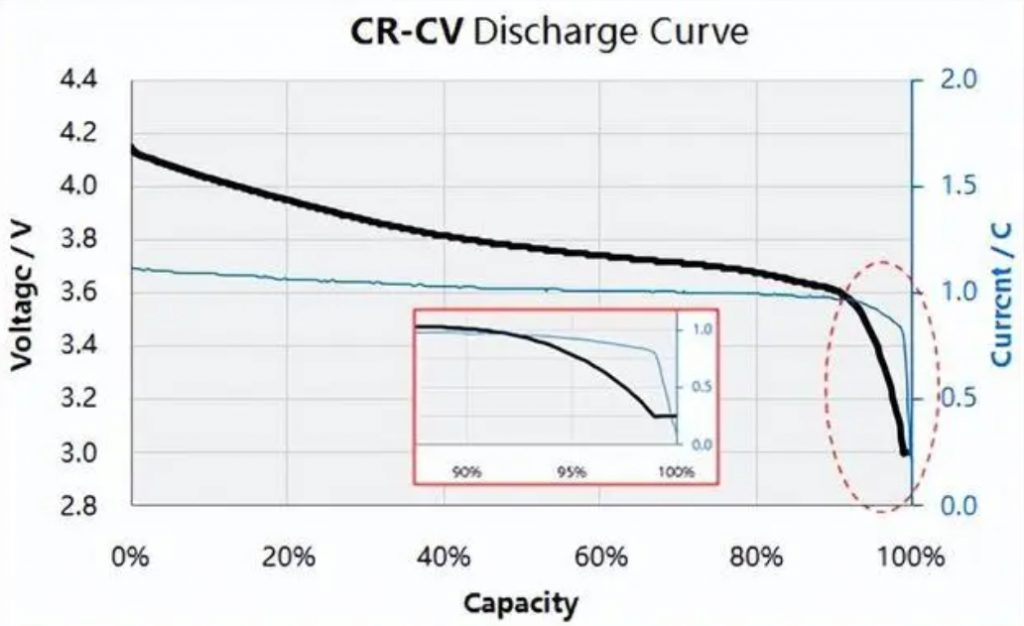

7恒阻恒压放电 （CR-CV）
恒阻恒压放电（Constant Resistance and Constant Voltage Discharge，简称CR-CV Discharge），是CR放电和CV放电的组合方式，即先以恒电阻放电至终止电压，然后保持电压恒定不变，当电流减小至设定值后放电结束。
综上所述，锂电池的充放电方式具有多样性，但归根结底是以CC（恒流）、CV（恒压）、CP（恒功率）或CR（恒阻）作为基础的单步式或组合式流程，这些充放电方式电流电压变化情况参考下表。

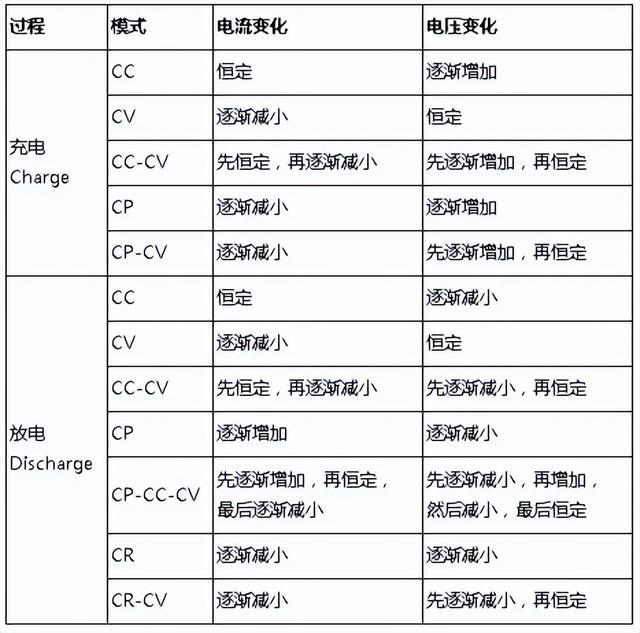

附表1：不同充放电方式电流电压变化情况对比
目前，锂电池主流的充电方式仍然以CC-CV方式为主，这是因为锂电池存在极化现象（即时电压并非稳态电压），在CC阶段，电流较大，充电速度快，电压上升到上限电压后，保持恒定电势，外电路电子与Li+在负极汇集反应，随着负极嵌锂进行，活性位点减少，参与反应的电子数量变少，电流逐渐降低，当电流降低为0时（理想情况），极化完全消除，锂电池为满电状态。但在放电过程中锂电池通常采用CC模式，可能是为了更方便计算容量或估算SOC，实际工况下以恒功率放电居多。
总 结
锂电池充放电方式选择应考虑数据处理的便捷性、充/放效率以及对锂电池内部损伤风险，既要充分发挥锂电池的性能，又要快速、准确的检测。目前，锂电池以CC-CV充电模式和CC放电模式检测为主，但在终端实际使用工况下，以CP模式为主。
（文章来源于网络，本文仅用于知识分享，若存在侵权请联系删除。）
永清石墨烯研究院检测中心围绕石墨烯和新能源材料相关实验和检测分析搭建实验室业务能力，涵盖材料微观形貌、热学性能、理化性能、力学性能和电池电性能等检测项目，满足企业大部分研发、中试检测需求。检测认证中心通过CNAS认可实验室认证，实验室面积达1600m2，配备日立冷场发射扫描电子显微镜、耐驰激光导热分析仪、梅特勒同步热分析仪等180多台套仪器设备。检测中心秉持“公正、诚信、科学、高效”的原则，竭诚为国内外企业和高校科研院所提供高质量的检测服务。
